Metrología dimensional
Control dimensional y trazabilidad
Laboratorio interno con CMM Renishaw y escáner 3D. Cada molde nuevo, cambio de ingeniería o reparación se somete a un reporte dimensional documentado antes de su entrega.
Solicitar cotización
AL MOLDS
CMM Renishaw · Laboratorio interno
Servicios de metrología
Áreas técnicas
Reporte CMM
Medición por coordenadas con palpado Renishaw. Reporte GD&T documentado por proyecto.
Escaneo 3D
Captura de superficies completas y comparación contra CAD nominal. Mapa de desviación.
Análisis dimensional
Análisis con PolyWorks: post-procesamiento, ingeniería inversa y control dimensional.
Equipo dimensional
Nuestro laboratorio
Control dimensional

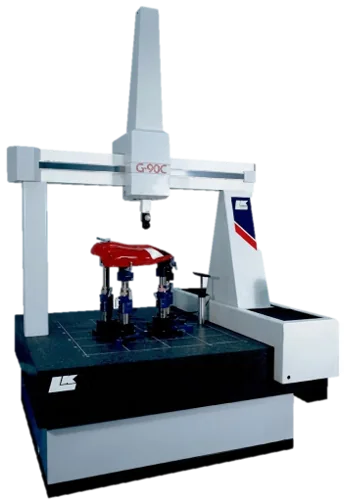

CMM G-90C
- Repetibilidad
- ≤ 2 µm (0.00008")
- Sistema de Palpado
- Renishaw
- Rango X
- 810 mm
- Rango Y
- 710 mm
- Rango Z
- 610 mm
Escaneo 3D
Scanner Handy 3D Scan
- Exactitud
- 0.025 mm
- Exactitud volumétrica
- 0.020 mm + 0.040
Software de análisis
PolyWorks
- Post-Procesamiento
- Ingeniería inversa
- Control Dimensional
