Capacidades técnicas
Maquinaria y equipamiento
Conoce el equipo con el que fabricamos tus moldes. Trabajamos con tecnología CNC multieje, EDM, inyección eléctrica e hidráulica, CMM Renishaw y escáner 3D.
AL MOLDS

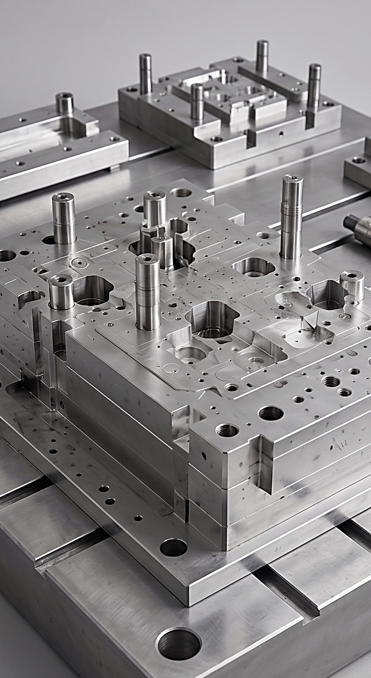

Planta AL MOLDS · Blueprint
Equipo de herramentales
CNC · Fresado · Rectificado
12,000 RPM · Fresado
CNC BF-V11
| Descripción | Año | Cantidad |
|---|---|---|
| CNC Baofeng BF V6 · 12,000 RPM | 2024 | 1 |
| CNC Baofeng BF V11 · 12,000 RPM | 2024 | 2 |
| CNC TAZE FANUC · 24,000 RPM | 2024 | 1 |
| CFV1100 5 Axis HISION | 2026 | 1 |
| Estaciones de diseño + CAM | 2023 | 5 |
| Fresadora convencional | 2023 | 1 |
| Rectificadora convencional | 2023 | 1 |
| Grúa eléctrica · 5 Ton | 2024 | 1 |
| Grúa manual · 3 Ton | 2024 | 1 |
Especificaciones técnicas

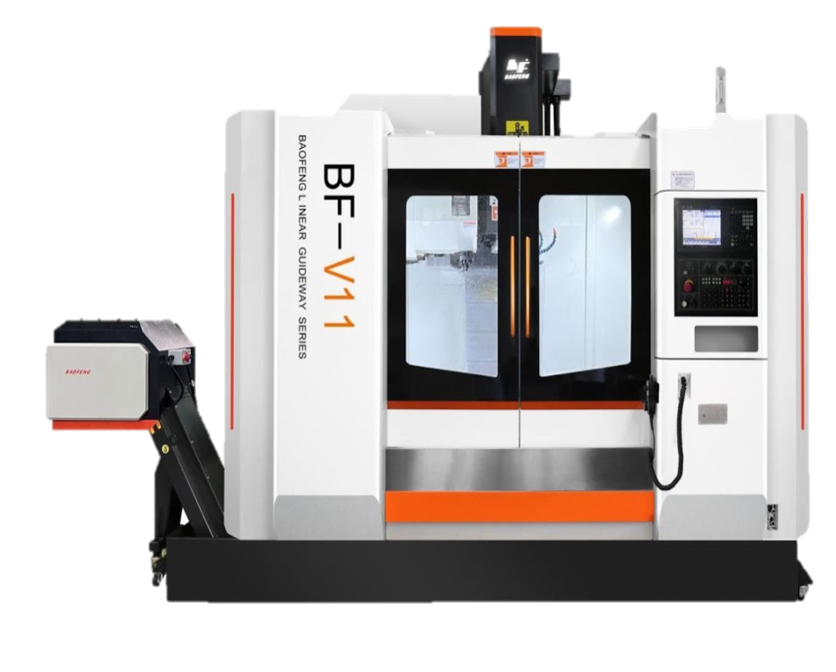

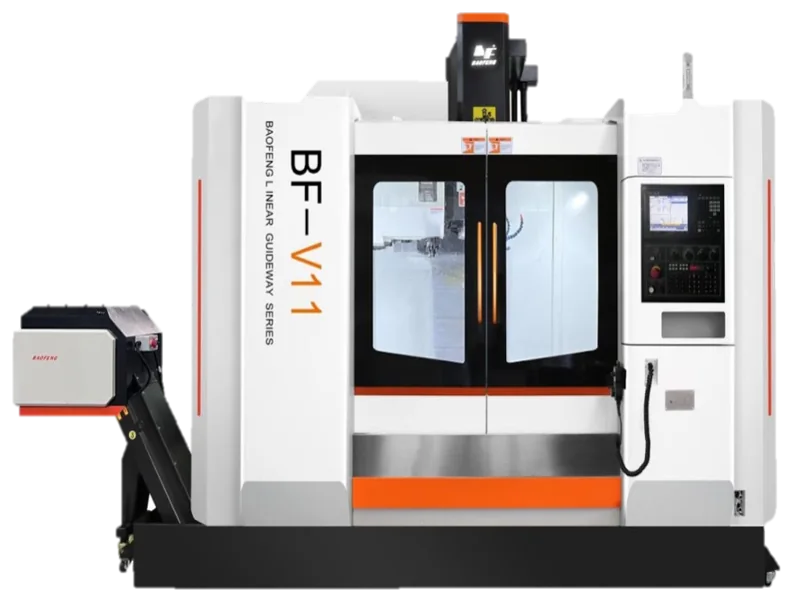

CNC BF-V11
- Recorrido
- X 1100 · Y 650 · Z 600 mm
- Mesa de Trabajo
- 1260 × 650
- Capacidad de Carga
- 900 Kg
- Velocidad Husillo
- 12,000 rpm
- Control CNC
- Fanuc Oi-MF
EDM · Soldadura · Compresores
Electroerosión y equipamiento auxiliar
Wire · 2026
MAKINO UX6 · Wire EDM
EDM
EDM EXCETEK · 3 Ejes
| Descripción | Año | Cantidad |
|---|---|---|
| EDM EXCETEK · 3 ejes | 2016 | 1 |
| EDM TAZE CNC · 3 ejes | 2023 | 1 |
| MAKINO UX6 WEDM | 2026 | 1 |
| Soldadura láser | 2023 | 1 |
| Soldadura TIG SANWA | 2025 | 1 |
| Grabado láser | 2023 | 1 |
| Compresor KAESER 7.5 HP | 2024 | 1 |
| Compresor KAESER A30T | 2025 | 1 |
Especificaciones técnicas

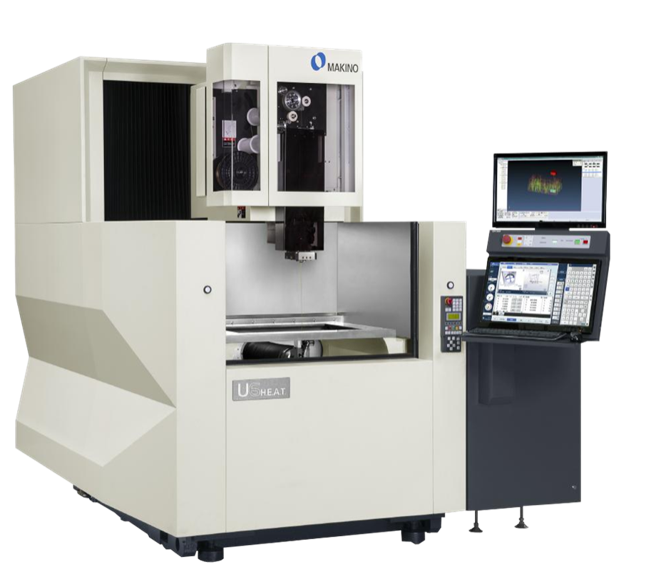

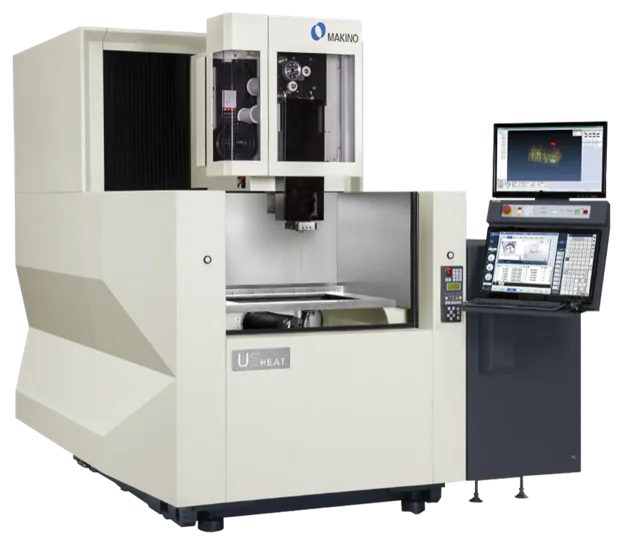

Wire EDM · MAKINO UX6
- Recorrido
- X 650 · Y 450 · Z 420 mm
- Mesa de Trabajo
- 910 × 710 mm
- Capacidad de Carga
- 1500 Kg
- Interior del tanque
- 1070 × 880 × 455 mm
- Servo System
- Direct Drive PWM Digital AC Servo
Especificaciones técnicas

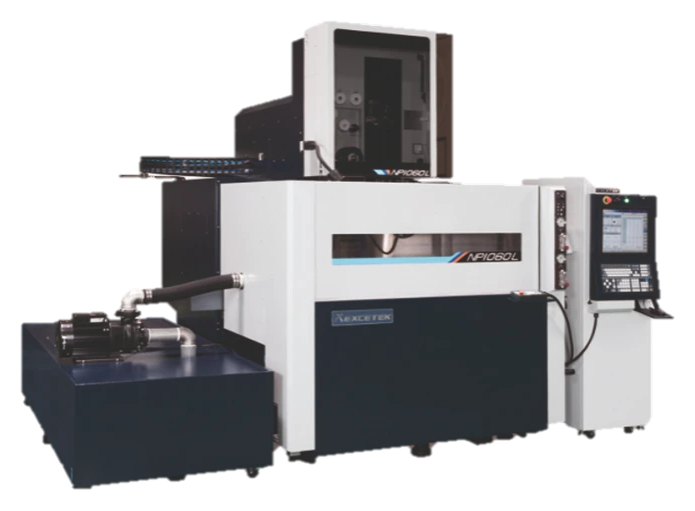

EDM Excetek · 3 Ejes
- Recorrido
- X 400 · Y 300 · Z 350 mm
- Mesa de Trabajo
- 700 × 400
- Tamaño máx. de pieza
- 850 mm · 580 mm
- Peso máx. de electrodo
- 50 Kg
Equipo de inyección
Inyectoras eléctricas e hidráulicas
| Descripción | Año | Cantidad |
|---|---|---|
| Haitian Marte 200T | 2025 | 1 |
| Wittmann Electric 120T | 2025 | 1 |
| Arburg 200T hidráulica | 2004 | 2 |
| Secador automático Wittmann | 2025 | 1 |
| Secador Shini | 2025 | 1 |
| Banda transportadora Wittmann · 3 m | 2025 | 1 |
| Robot Wittmann · 3 ejes | 2025 | 3 |
| Robot Haitian · 3 ejes | 2025 | 1 |
| Controladores externos HRS · 12 zonas | 2025 | 4 |
Máquina destacada

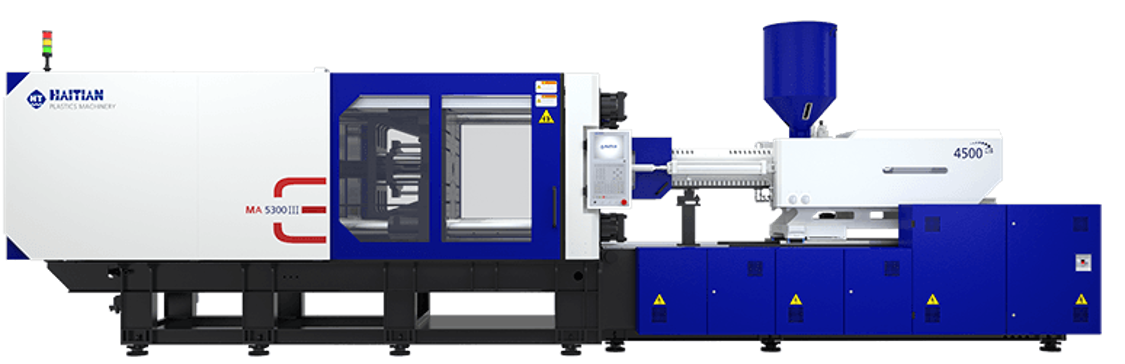

Haitian Marte 200 / 750
200 T
Cierre
412 cm³
Vol. inyección
2025
Instalada
Unidad de Inyección
- Diámetro de husillo
- 50 mm
- Relación L/D del husillo
- 20
- Volumen de inyección (teórico)
- 412 cm³
- Peso de inyección (PS)
- 375 g
- Tasa de inyección
- 232 g/s
- Presión de inyección
- 180 MPa
- Tasa de plastificación (GPPS)
- 30.8 g/s
- Velocidad de husillo
- 0–205 rpm
Unidad de Cierre
- Fuerza de cierre
- 2000 kN
- Carrera de apertura de molde
- 490 mm
- Dist. entre columnas (H×V)
- 530 × 530 mm
- Altura de molde máx.
- 550 mm
- Altura de molde mín.
- 200 mm
- Carrera de expulsión
- 140 mm
- Fuerza de expulsión
- 62 kN
Otros
- Potencia del motor de bomba
- 30 kW
- Potencia de calentamiento
- 16.95 kW
- Dimensiones (L×An×Al)
- 5.85 × 1.44 × 2.20 m
- Peso de máquina
- 7.1 t
- Capacidad de tolva
- 50 kg
- Tanque de aceite
- 250 l
Máquina destacada

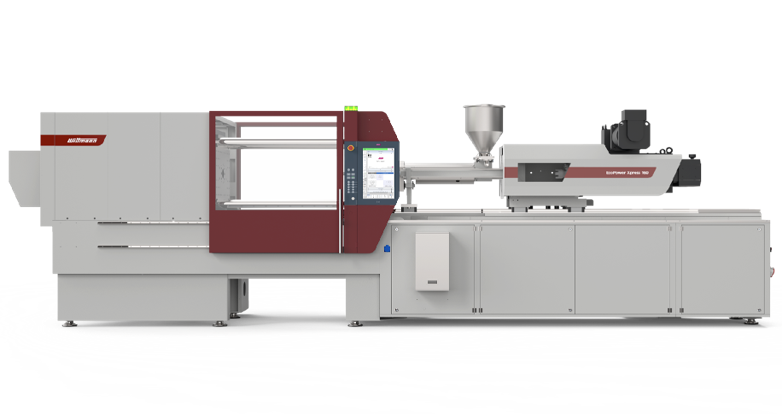

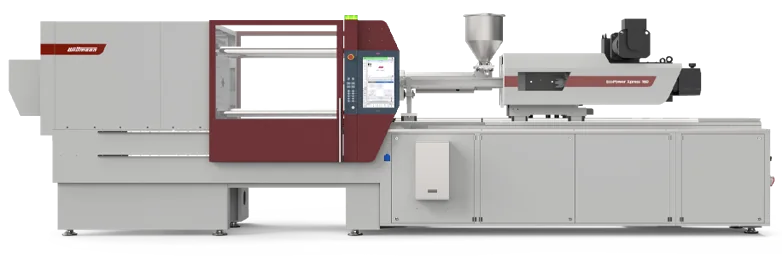

Wittmann EcoPower 04
Servoaccionamiento totalmente eléctrico · inyección precisa, repetible y limpia para piezas técnicas.
120 T
Cierre
251 cm³
Vol. inyección
2025
Instalada
Unidad de Inyección
- Diámetro de husillo
- 40 mm
- Relación L/D del husillo
- 22
- Volumen de inyección (teórico)
- 251 cm³
- Peso de inyección (PS)
- 228 g
- Presión de inyección
- 180 MPa
- Tasa de plastificación (GPPS)
- 30.8 g/s
- Velocidad de husillo
- 0–205 rpm
Unidad de Cierre
- Fuerza de cierre
- 1100 kN
- Carrera de apertura de molde
- 490 mm
- Dist. entre columnas (H×V)
- 470 × 420 mm
- Altura de molde máx.
- 500 mm
- Altura de molde mín.
- 225 mm
- Carrera de expulsión
- 140 mm
- Fuerza de expulsión
- 26.4 kN
Equipo dimensional
Laboratorio de metrología
Especificaciones técnicas

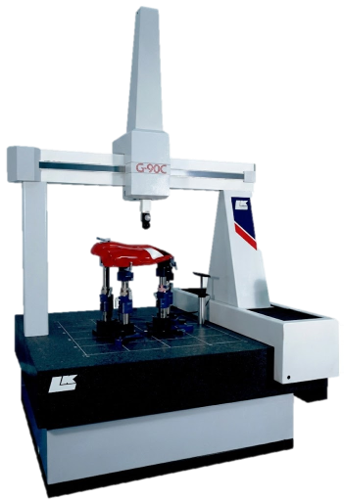

CMM G-90C
- Repetibilidad
- ≤ 2 µm (0.00008")
- Sistema de Palpado
- Renishaw
- Rango X
- 810 mm
- Rango Y
- 710 mm
- Rango Z
- 610 mm
Especificaciones técnicas

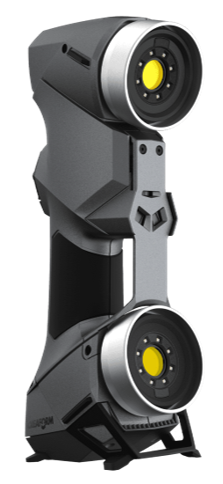

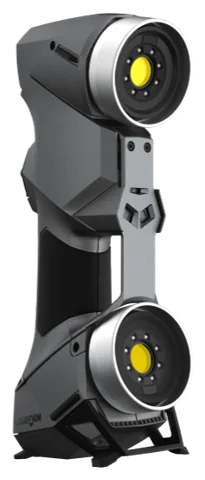

Scanner Handy 3D Scan
- Exactitud
- 0.025 mm
- Exactitud volumétrica
- 0.020 mm + 0.040
Capacidades de medición

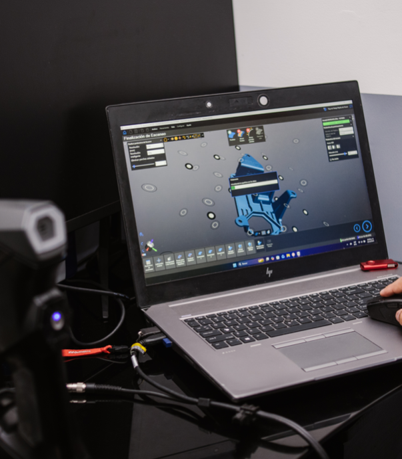

Software de análisis

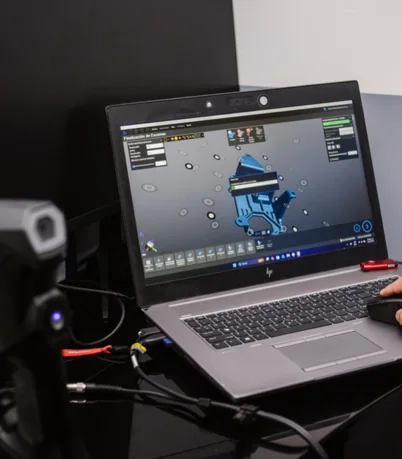

PolyWorks
Software de análisis dimensional y control geométrico.
Capacidades de medición
- Post-Procesamiento
- Ingeniería inversa
- Control Dimensional
